F&F

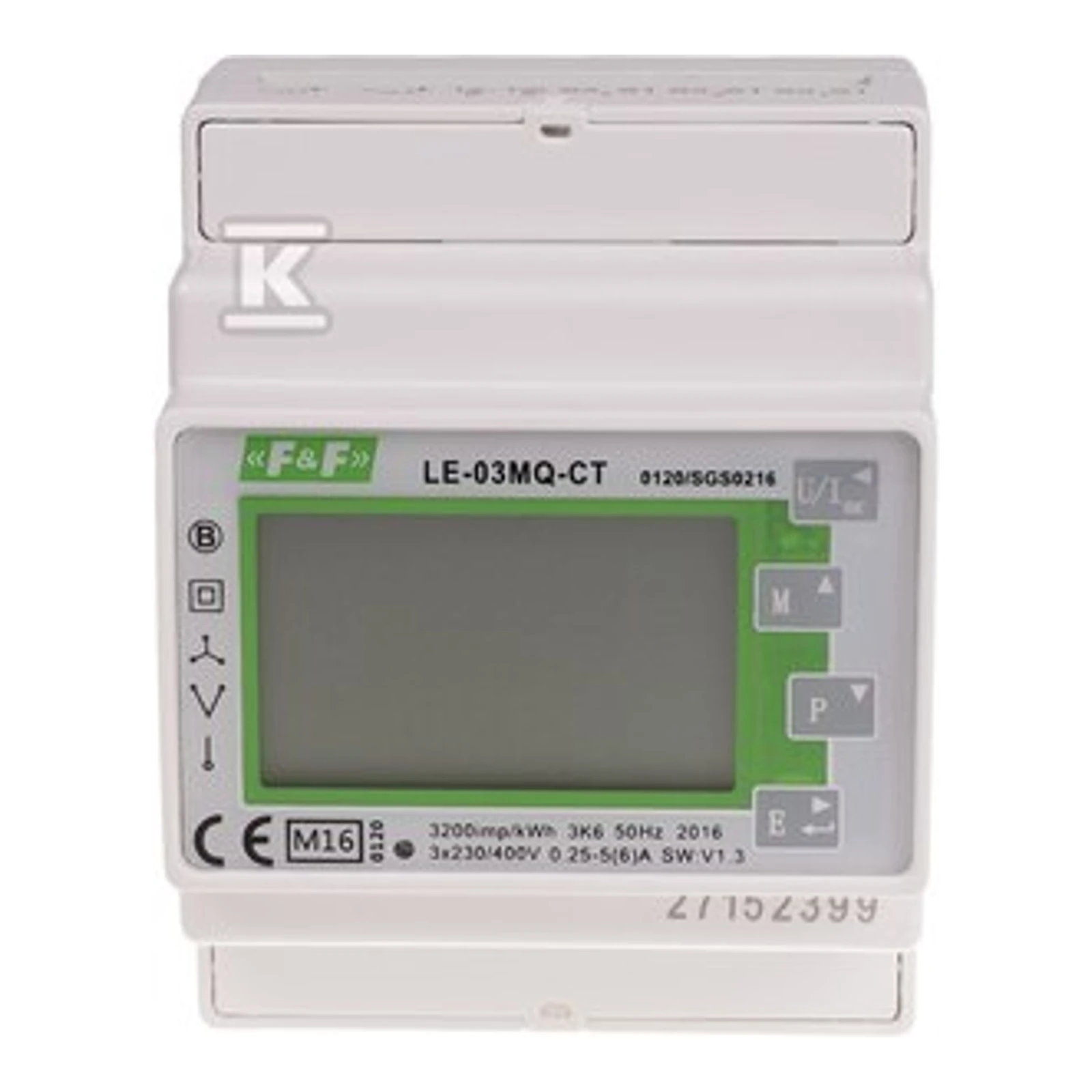

3-фазний двонаправлений проміжний лічильник, напівпроміжний, Modbus RTU, 100(5)A. MID LE-03MQ-CT

Перейти до відгуків про товар
Ціна $225.25
без ПДВ

Вартість доставки не включена в ціну.

Обмінний курс НБП

При експорті в Україну діє ставка ПДВ 0%.


шт.
Наявність:
24 шт.
Повернення: 14 днів
СПОСОБИ ОПЛАТИ
Запитати про товар
Термін доставки: 5 днів

Опис

LE-03MQ CT — трифазний (також можливий для роботи в однофазних режимах) електронний двонаправлений лічильник енергії з аналізом параметрів мережі. Пристрій вимірює активну та реактивну енергію (імпорт/експорт), миттєві значення напруг, струмів, потужностей, коефіцієнта потужності, частоти та коефіцієнти гармонік THD. Оснащений комунікаційним портом RS-485 з протоколом Modbus RTU та двома імпульсними виходами (один програмований), підтримує зовнішні трансформатори струму 1 A або 5 A.

Виробник: F&F Filipowski sp.j. (торгова марка f&f). Пристрій позначений символом LE-03MQ-CT, виготовлений відповідно до директиви MID 2004/22/EC (сертифікат 0120/SG S0216). Має стійке лазерне гравірування серійного номера та призначений для монтажу на DIN-рейку.

Електричні та технічні параметри

  • Діапазон опорних напруг: 3×230/400 В (діапазон фаз L-N 100–289 В для систем 1P2W і 3P4W; L-L 173–500 В для 3P3W).
  • Базовий струм: 0,25–10 А; максимальний прямий струм: 100 А; мінімальний вимірюваний струм: 0,02 А; перевантаження 30×Imax/10 мс.
  • Підтримка трансформаторів струму CT із вторинним струмом 1 А або 5 А та можливістю налаштування коефіцієнта CT (CT rate) у діапазоні 0001–9999; налаштування CT і PT захищені — можливе одноразове встановлення (вимога MID).
  • Вимірювання та реєстрація: активна/реактивна енергія імпорт/експорт 0–9 999 999,9; миттєві активні, реактивні та повні потужності до 3600 МВт/Мвар/МВА.
  • Точність: клас вимірювання згідно зі специфікацією (активна енергія ±1% IEC 62053-21 та наведені точності напруги/струму/допоміжних вимірювань у карті).
  • Додаткове живлення: 85–275 В AC (50/60 Гц) ±10% або 120–380 В DC ±20%; споживання <10 ВА (<2 Вт).
  • Імпульсні виходи: тип OC (open collector) 27 В DC / 50 мА; вихід 1 програмований (кВт·год або кВАр·год) з можливими поділами 0,01 / 0,1 / 1 / 10 / 100 / 1000; вихід 2 постійний: 3200 імп./кВт·год.
  • Ширина імпульсу налаштовується для виходу 1: 60 / 100 / 200 мс; вихід 2 постійний 200 мс.
  • Комунікація: RS-485 Modbus RTU; швидкості: 2400 / 4800 / 9600 / 19200 / 38400 бод; мережевий адрес 1–247; парність NONE/ODD/EVEN; 1 або 2 стоп-біти.
  • Додаткові функції: вимір THD (напруг і струмів), вимір максимального попиту (MD), DIT (час інтеграції попиту) налаштовуваний 5/10/15/30/60 хв, підсвічування LCD з регульованим часом вимкнення.

Механічні параметри та розміри

  • Монтаж: на DIN-рейку.
  • Матеріал корпусу: самозатухаючий пластик UL94 V-0.
  • Ступінь захисту: IP51 (внутрішній).
  • Розміри: 94,5 мм (ширина) × 72 мм (глибина) × 65 мм (висота).
  • Оздоблення: кришка клем з можливістю опломбування, серійний номер лазерно гравірований.
