EL-SUN

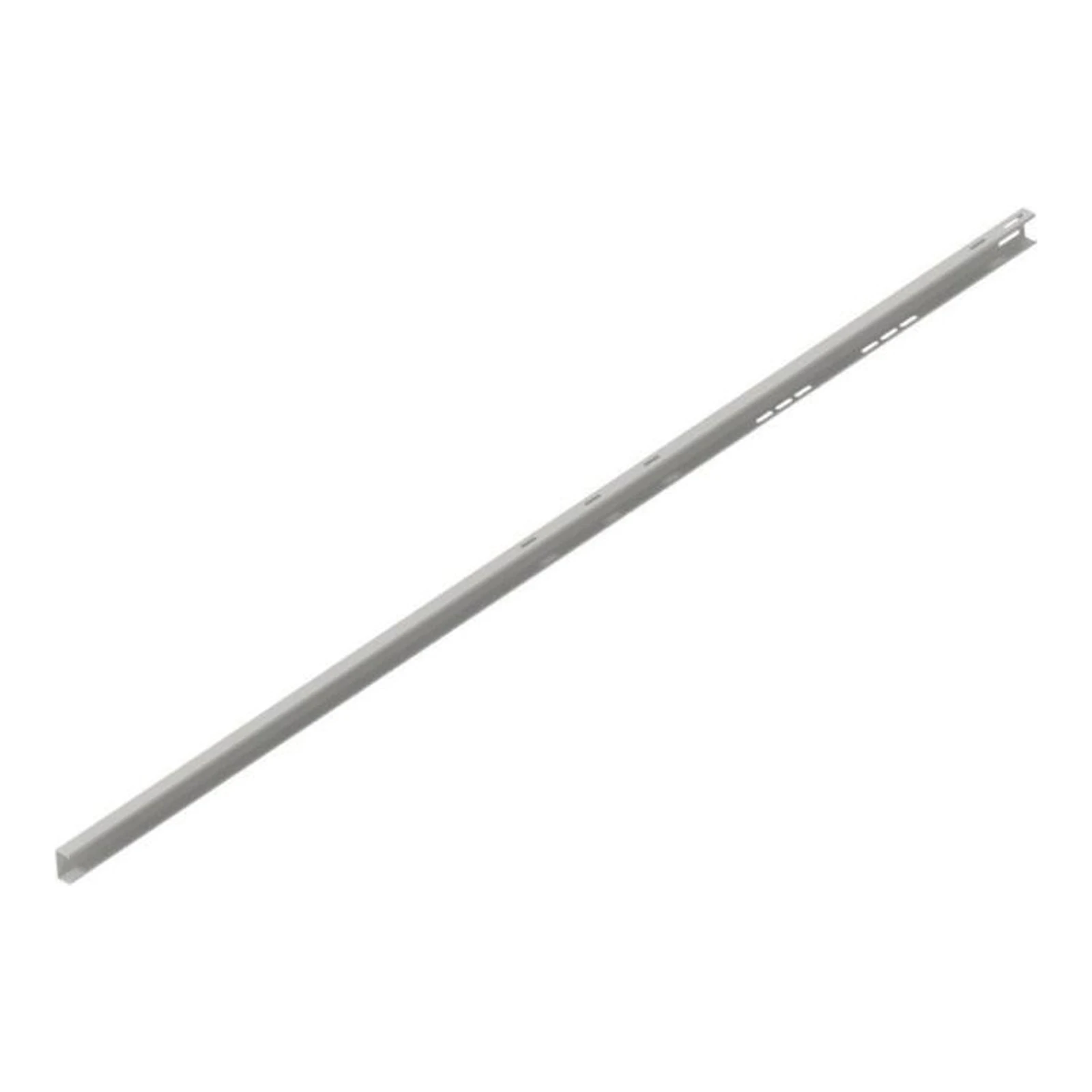

Універсальна опора ST - 3770 P140C37

Перейти до відгуків про товар
Ціна $64.54
без ПДВ

Вартість доставки не включена в ціну.

Обмінний курс НБП

При експорті в Україну діє ставка ПДВ 0%.


шт.
Наявність:
20 шт.
Повернення: 14 днів
СПОСОБИ ОПЛАТИ
Запитати про товар
Термін доставки: 5 днів

Опис

Універсальна несуча опора типу ST (маркування виробника P140C37) призначена для опорних конструкцій фотогальванічних систем у вільностоячих рішеннях. Продукт використовується як задня опора у двопідпірних системах; виготовлений з профілю C, спроектований для монтажу PV-модулів під різними кутами нахилу.

Виробник: EL-SUN — польський виробник монтажних конструкцій для фотогальванічних установок. Технічна документація конструкції (інструкція монтажу 2P2VMMW) вказує сумісність елементів та рекомендовані методи закріплення і монтажу. Матеріали, що використовуються в конструктивних елементах, — сталь S350GD.

Технічні параметри

  • Тип і код виробника: ST P140C37 (задня опора)
  • Профіль: C100 x 50 x 12 (профіль C)
  • Загальна довжина: 3770 мм
  • Матеріал: конструкційна сталь S350GD (застосовується у документації для елементів)
  • Призначення: задня опора у двопідпірній опорній конструкції для PV-модулів
  • Рекомендована глибина занурення (залежно від кута нахилу модулів): 20° → 1933 мм; 25° → 1698 мм; 30° → 1500 мм
  • Висота нижньої частини ригеля над землею (орієнтовні значення залежно від кута): для 20° ~798 мм; 25° ~797 мм; 30° ~752 мм

Механічні та монтажні параметри

  • Призначена для монтажу в орієнтації, показаній в інструкції (опори встановлюються по осі північ–південь згідно з монтажними кресленнями)
  • Можливість закріплення: забивання в ґрунт на глибину мінімум 1,5 м (рекомендовано) або монтаж із використанням адаптера / систем закріплення, описаних в інструкції (коренева система, система на ґрунтовий різьбовий анкер, анкерування)
  • Типові болтові з’єднання з іншими елементами: болт з шестигранною головкою DIN933 A2-70 з розширеною шайбою DIN9021 A2-70 та гайкою з фланцем DIN6923 A2-70
  • Сумісність з елементами комплекту: ригель R, прогони P, розкоси ZTT, з’єднувачі LU, монтажні балки BM та адаптер опори SA (відповідно до позначень в інструкції)
  • Можливість використання складної опори через монтаж на адаптер SA (деталі в пункті D7 інструкції)
